一、前言
近幾年一直在做激光氣體分析技術的研究和開發工作，幾年下來認識了不少同行，也有了一些認識和感受，在這里與業內各位朋友分享，有錯誤的地方請大家指正。
利用激光進行氣體檢測分析有很多技術路線，
主要包括直接吸收測量技術、波長調制技術、腔衰蕩技術、激光誘導熒光技術、激光拉曼光譜技術、激光光聲光譜技術等。這里主要討論其中的前兩項，這也是我們平?？谥械募す鈿怏w分析技術，也就是可調諧激光吸收光譜技術，簡稱TDLAS。二、基本原理
絕大部分氣體都有光譜吸收，但由于氣體的分子結構不同，有的氣體吸收譜線多，有的氣體吸收強度大，而且吸收波長也不一樣。光譜法就成為一種廣泛應用的氣體檢測方法。激光氣體分析技術一般使用紅外可調諧激光器作為光源，與紅外NDIR技術有一些相似之處，但就因?yàn)槭褂昧思す庾鳛楣庠矗瑢?dǎo)致與紅外NDIR技術存在很大差異。
關于NDIR技術，具體可關注本公眾號，閱讀《十分鐘成為紅外氣體分析技術專家》。TDLAS與NDIR技術相同之處在于兩者都是利用光通過被測氣體（如圖1所示），每種氣體對特定波長的光存在吸收作用，氣體濃度越大，吸收作用越強，通過測量被吸收后的光能進行氣體濃度的計算。

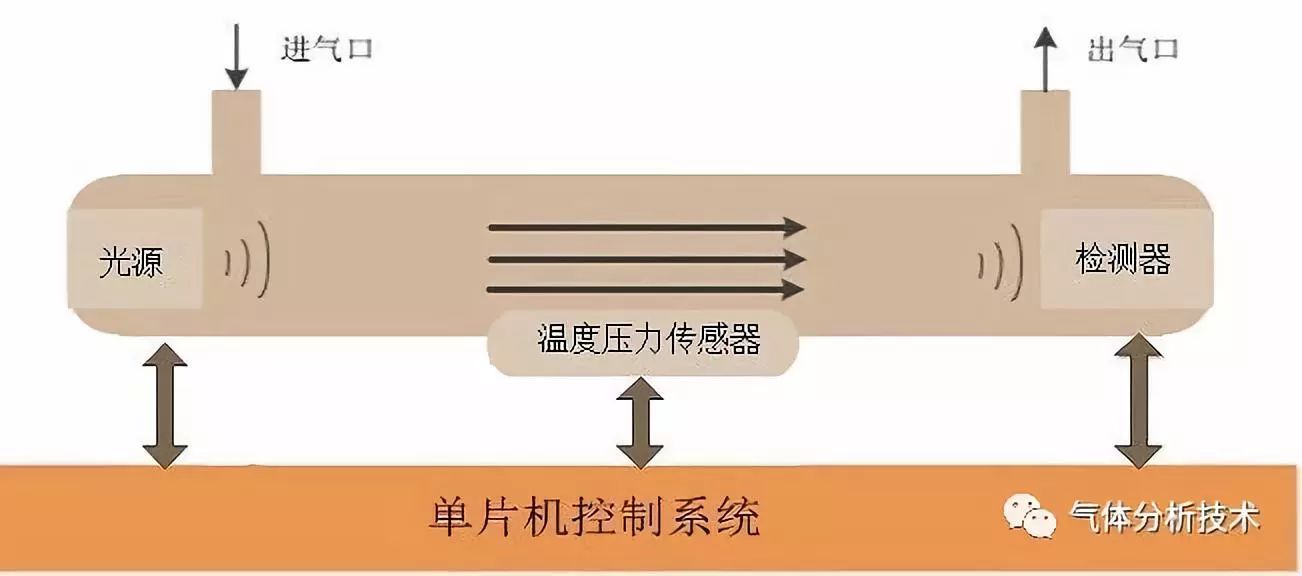

圖1 基于光譜吸收氣體分析技術的基本結構組成
TDLAS與NDIR技術也存在很大的區別，可以說光源性質的不同是兩種技術差異的根本原因。兩種光源的對比如表1所示。

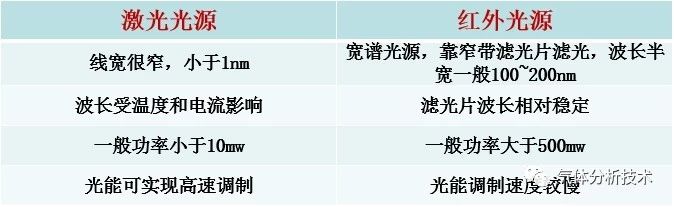

表1 激光光源與紅外光源區別

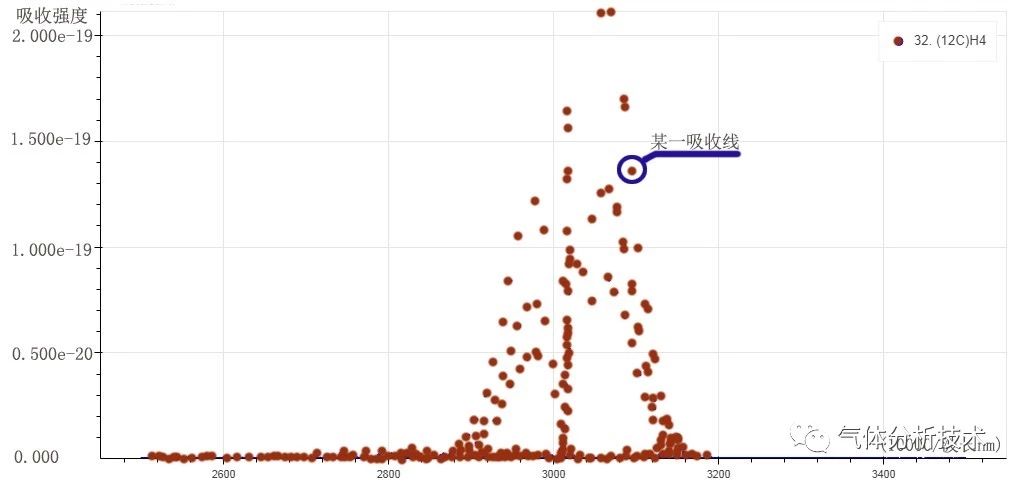

下面舉一個例子說明兩種技術之間的差異。圖2是甲烷在某個波長范圍的吸收譜線，一個點表示一條吸收線。
圖2 甲烷某區域吸收譜線
如果采用NDIR技術進行檢測，光源發出的是一個寬譜光源，經過窄帶濾光片后，以目前的工藝，考慮性價比，波長范圍一般半寬180nm，也有90nm的，這樣濾光后的光將基本覆蓋所有譜線，如圖3所示。
由于實際吸收譜線的線寬很窄（圖中的點大小已經遠超出實際線寬在坐標中的值），因此相比總光能，被吸收的光能占比較小，信噪比相對較低。為了提高穩定性，一般需要使用雙通道，一個是有氣體吸收的通道，一個是沒有吸收的通道，通過參比消除光能波動等影響。

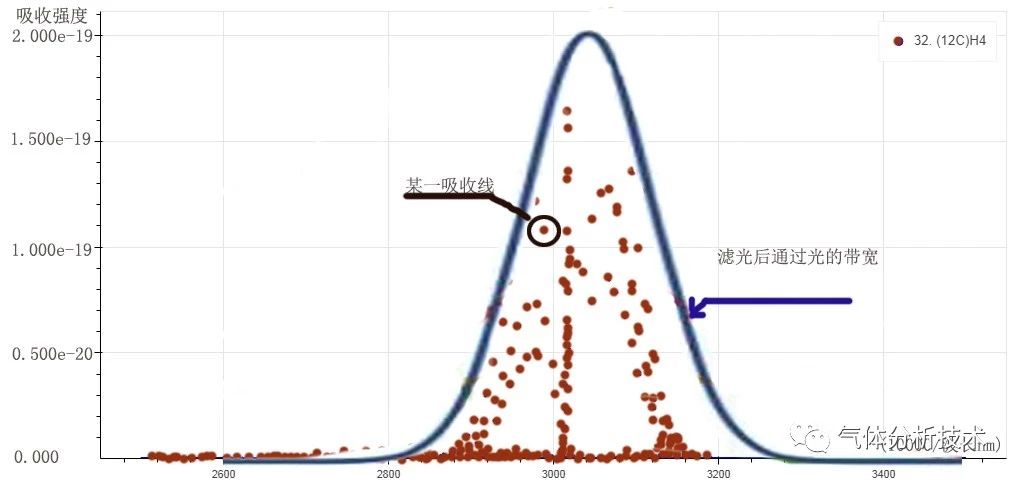

圖3 基于NDIR技術的甲烷檢測光譜覆蓋范圍

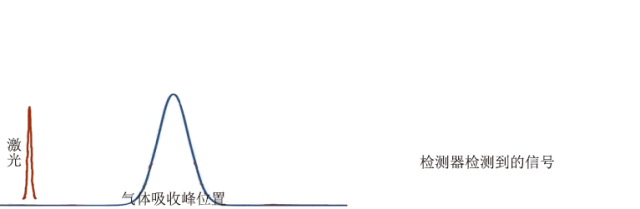

如果采用TDLAS技術，激光的線寬要小于單根吸收譜線的寬度，如圖4所示。由于激光的波長受溫度和驅動電流大小的影響，激光波長難以穩定在特定波長上。因此激光氣體檢測技術一般需要對激光器進行高精度的溫控，保證溫度對激光器出射光的影響可忽略，然后利用周期性電流對激光器進行調制，讓激光波長周期性掃描經過吸收譜線。
在一個周期內，檢測器檢測到的信號在吸收處產生凹陷，凹陷的大小與氣體濃度成正比。吸收點與非吸收點同時也具有參比效果，可以實現很高的穩定性，而且信噪比很高。
圖4 TDLAS技術甲烷檢測過程示意圖
據以上分析，兩者在技術上的區別主要有以下幾點：
（1）信噪比差異，相同吸收強度下，TDLAS靈敏度比NDIR高至少一個數量級。
（2）光譜線寬的差異使TDLAS技術的交叉干擾顯著優于NDIR技術，一般只有當背景氣濃度高于被測氣多個數量級時，TDLAS的交叉干擾才能顯現。
（3）激光調制頻率高以及相應的檢測器相應速度高，可以實現比NDIR技術更快的響應速度。
（4）TDLAS技術成本一般NDIR技術高一個數量級。三、激光氣體分析核心部件
與紅外NDIR技術一樣，激光氣體分析主要部件也包括光源、氣室、檢測器、控制檢測電路等幾個部分。
（1）激光光源激光光源根據原理分主要有DFB、VCSEL、FP等幾種；按照波長分為近紅外和中遠紅外激光器；按照是否內置TEC分為內置TEC和無內置TEC兩種；按照封裝可分為TO封裝和蝶形封裝等。一般蝶形封裝都內置了TEC和熱敏電阻。

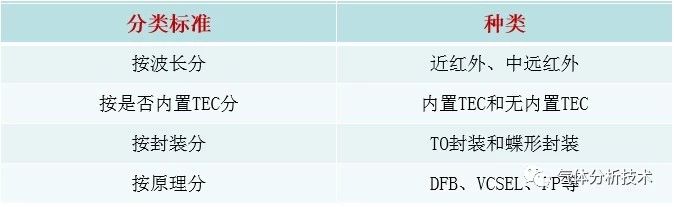

表2 激光光源分類
激光器的所有參數中波長是最重要的一個，波長決定了可以檢測什么氣體以及吸收強度有多大，同時波長也是激光器價格的決定因素。比如中遠紅外量子級聯激光器價格一般至少3萬左右，近紅外激光器相對價格較低。
相同波長的激光器，是否內置TEC也存在較大的價格差異。內置TEC和熱敏電阻的激光器易于控溫，設計較為簡便，溫度響應也較快；沒有內置TEC的激光器需要外置TEC和熱敏電阻，溫控結構設計影響因素很多，設計難度大。

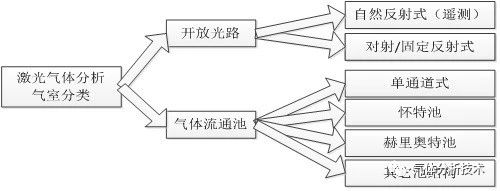

（2）氣室由于激光擁有很高的調制頻率，同時激光芯片作為近似的點光源，可以實現高度平行的平行光束，因此激光氣體分析可以實現開放光路和氣體流通池兩種方式，具體分類如圖5所示。
圖5 激光氣體分析技術氣室結構
放光路一般用于實現原位安裝式或者遙測式。
原位安裝式一般用于管道、煙道等工況的在線監測，其最大優勢就是系統不用預處理，響應速度快，但也取決于工況，并不是所有復雜工況都適用于原位安裝。比如粉塵大、震動太強、管道細的場合就不適合原位安裝。劣勢首先是光程受限，很多場合不一定能滿足測量精度要求；其次對工況有一定的選擇性；最后必須要有氮?dú)獗Ｗo(hù)，使用有一定門檻。

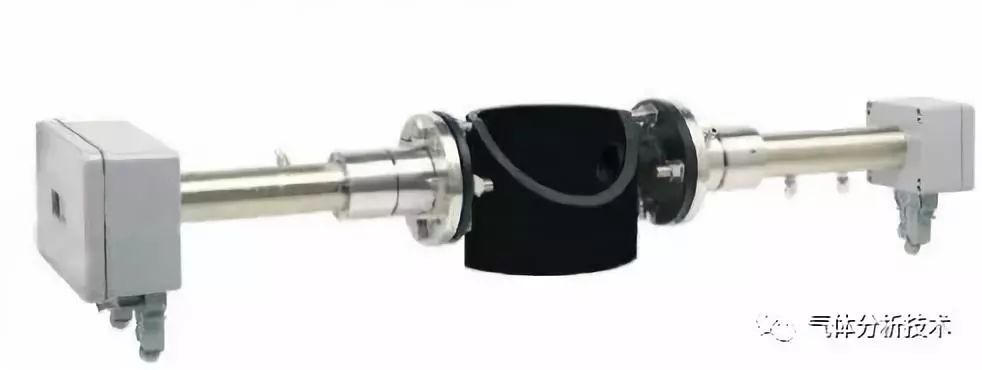

圖6 原位式結構
遙測式主要用于可燃?xì)庑孤⒋髿馕廴疚锉O(jiān)測等方面。主要優勢是移動式監測；可對光通過空間內的被測氣體進行測量。對尋找可燃?xì)庑孤c(diǎn)、高空大氣污染物等有一定優勢。缺點是監測精度不高，一般用于定性監測較好。

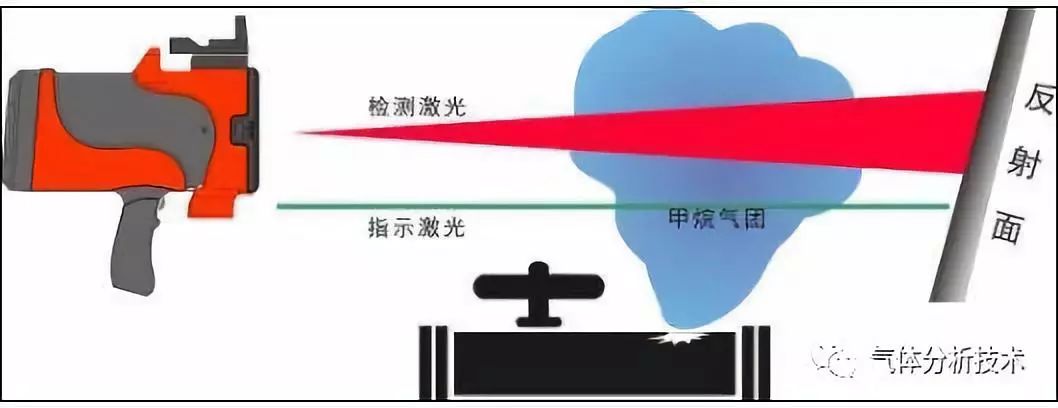

圖7 遙測式結構
流通池的主要優勢是可以在較小的體積內實現很長的光程，如幾米至幾十至上百米。各種諧振腔甚至能實現數千米的光程，由于諧振腔的使用較為復雜，限制也較多，這里不做詳細介紹。
單通道式是最簡單的氣室結構，簡單穩定成本低是其最大優點，缺點是無法實現長光程檢測。
懷特池和赫里奧特都可以在較小的空間內實現較長的光程，一般可以實現幾米到幾十米的光程，更長的光程受反射鏡反射效率、結構穩定性、條紋干涉等影響，實現難度大。

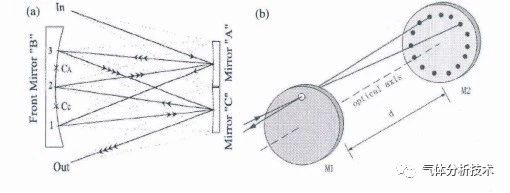

圖8 長程腔氣體流通池結構示意（a.懷特池 b.赫里奧特池）
檢測器最常見的主要有
硅光電池、銦鎵砷光電二極管、鍺光電二極管等，硅光電池主要在近紅外區有較強響應，銦鎵砷和光電二極管可在中紅外有較強的響應。
圖8 各類檢測器
常見的激光氣體分析技術可以使用
直接吸收法和
二次諧波法實現。直接吸收法一般用于吸收強度較大，檢測信號能產生明顯畸變的情況下。二次諧波法利用鎖相放大器，可以實現更高的檢測靈敏度。
激光驅動部分主要實現激光器的高精度電流掃描，一般使用周期性三角波或者鋸齒波，如果使用二次諧波法還需要在三角波或者鋸齒波上疊加正弦波。
溫控主要用于對激光器進行高精度溫度控制，一般要求溫度控制穩定性優于0.05℃，如此高的溫度穩定性控制要求使得TDLAS的環境溫度適應性受到限制，一般0~50℃范圍實現相對容易，隨著溫度范圍的擴大結構和控制系統復雜度將顯著提高。
四、激光氣體分析技術的實現
激光氣體分析產品實現的技術方案有很多種，需要根據具體目標進行設計，主要根據檢測量程、背景氣體、使用工況、成本等因素綜合考慮。目前，
基于TDLAS技術的產品形態主要有點式報警探頭、原位安裝過程氣體監測系統、旁路式激光氣體檢測模塊、遙測式激光氣體檢測儀四種，下面逐一介紹。
（1）點式報警探頭點式報警探頭這種產品形態主要應用于甲烷超標報警，如圖所示，產品已經接近電化學傳感器的外形和使用方式。
由于甲烷在1650nm附近剛好有較強的吸收峰，而且這個波長的激光器相對成本較低，同時甲烷作為可燃?xì)鈭?bào)警檢測的最小量程一般為0~5%，濃度較高。綜合這幾點，剛好能將低成本的激光甲烷點式傳感器應用于報警。

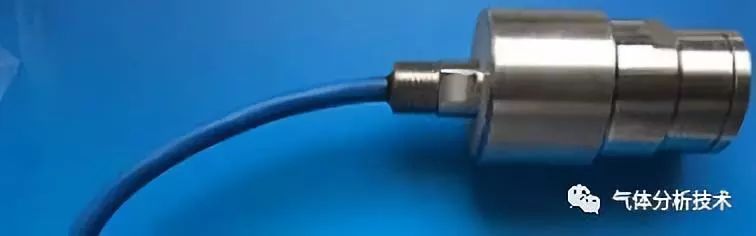

圖9 點式激光甲烷傳感器
這種傳感器一般采用擴散式氣室結構，同時可采用直接吸收法用于降低電路部分的復雜度。該類點式傳感器具有響應速度快、壽命長、漂移小的優點，但如前文所述，這種結構對環境溫度適應性受限，很難達到-40~70℃這樣的室外報警傳感器國標要求。
（2）原位式安裝過程氣體監測系統原位式激光氣體分析技術是市場上最常見，憑借其無需預處理、響應速度快的優勢占了一部分在線分析市場。主要用于化工、鋼鐵等行業的工業過程檢測，檢測對象主要是O2、CO、CO2、NH3、HF、HCl等氣體。
原位安裝優勢很明顯，單頁存在一些限制。其中，最大限制是光程長度，其次是粉塵、震動等環境因素。比如原位激光氧氣在線監測，如果有效管道如果直徑如果小于50cm就很難準確監測1%以下的氧氣。CO和CO2等氣體在近紅外區域吸收很弱，在2um以上區域有較強的吸收，而兩種激光器的成本相差巨大，因此對于CO和CO2，%級測量和PPM級測量成本相差較大
。另外，原位安裝與應用環境密切相關，安裝調試需考慮現場實際使用環境，對實際應用的時間成本較高；同時，原位安裝必須有氮?dú)膺M(jìn)行鏡頭保護，增加了使用成本。
（3）旁路式激光氣體檢測模塊旁路激光氣體檢測模塊也是一種常見的形態，該類檢測模塊失去了原位安裝的實時響應，但可以利用不同的氣體流通池極大地拓展光程，提高氣體檢測靈敏度，同時受現場工況影響較小，運行更穩定。
另外，對于需要進行微量分析的氣體，需要長光程時，一般需要使用旁路式激光檢測模塊（除類似HF等吸收很強的氣體外）。

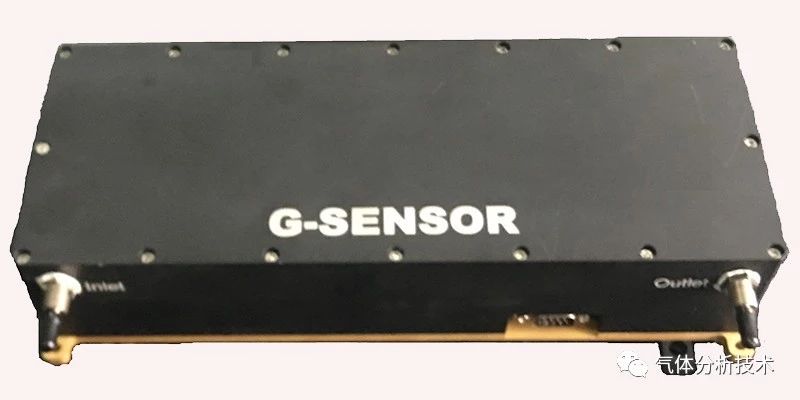

圖10 旁路激光氣體檢測模塊遙測式主要應用于甲烷泄漏檢測和汽車尾氣檢測。汽車尾氣遙測是這幾年興起的一個新興應用場景。利用馬路邊或者高速龍門上的激光遙測分析儀，可以實時快速檢測行駛中的汽車尾氣排放情況。利用遙測式激光甲烷檢測儀可以極大的提高天然氣管線巡檢效率，查找泄漏點。

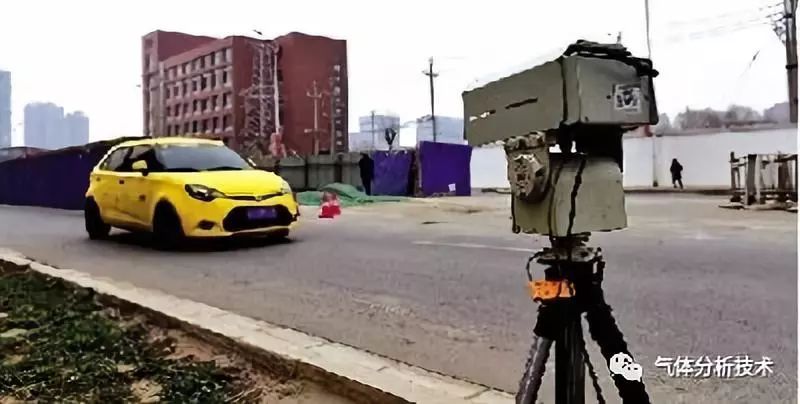

圖11 汽車尾氣遙測系統
激光吸收光譜技術發展方興未艾，隨著光電子器件的發展以及應用領域的拓展，這一技術將向
中遠紅外、低成本、集成化的方向發展。
（1）中遠紅外大部分氣體在中遠紅外區域有著強烈的吸收，比如CO2在中紅外區域的吸收是近紅外的10000倍以上，可以輕易的進行微量氣體的檢測。2018年的美國西部光電展上中遠紅外量子級聯激光器如雨后春筍一般涌現，價格相比前幾年也有明顯下降，部分已降至3萬人民幣左右。成本問題的解決將使中紅外激光氣體分析技術的普及無法阻擋。
（2）低成本目前，相比NDIR技術而言，TDLAS技術的成本至少高一個數量級。比如最便宜的NDIR氣體分析模塊只需幾百元，而最便宜的TDLAS氣體分析模塊至少需要幾千元；已知的最貴的NDIR氣體分析模塊數萬元，而貴的TDLAS氣體分析模塊需要數十萬。
隨著光電子技術的發展，應用領域和規模的拓展，會使芯片成本有明顯的降低，使每個領域都能用的起TDLAS。
（3）微型化最近看到報道，有團隊研制了片上TDLAS，將激光器、檢測器等光電子器件全部集成在芯片上，實現微型化、低成本。這一技術的發展未來甚至有可能將TDLAS引向消費電子領域。
轉載：極善思傳感技術微信公眾號于2019年4月3日發布的文章
