CO2是能量與生命循環過程中的重要媒介，在大氣、工業過程、生物體內大量存在，但10ppm以下濃度的CO2穩定分析一直是國內氣體分析領域的難題，市場中得到廣泛認可的10ppm以下量程二氧化碳分析儀主要由國外廠家提供，國內相關產品在穩定性、零點漂移、使用體驗等方面還有一定差距。為此我們在前期GFC紅外產品研發的基礎上，通過反射鏡鍍膜保護、光路優化、空氣背景隔絕、溫度補償策略等方面下功夫，又經過近一年時間的努力，推出了這款Wind-CO2-L3型微量CO2分析模組，期望能提高國產紅外在10ppm以下微量CO2分析中的應用體驗。
1、  原理與特點

---

本模組采用GFC紅外非色散測量原理，采用大功率紅外光源、高靈敏度光電探測器和懷特池氣室，內置相關輪濾波氣室。相關輪濾波氣室中包含兩個濾波氣室，分別封入氮?dú)夂透邼舛菴O2，濾波氣室以固定頻率進行旋轉切光。紅外光分別經過濾波氣室后進入懷特池氣室（測量氣室），而后通過濾光片到達探測器。紅外光透過氮?dú)鉃V波氣室時作為測量通道，透過CO2濾波氣室時作為參比通道。 本模組具有以下特點：
（1）分辨率可達0.01ppm，室溫環境下周數據波動約0.1ppm。
（2）模組采用了高精度溫度補償模型，取代了恒溫結構，使儀表集成更加簡單，也可以適用于便攜儀表。
（3）氣室內部反射鏡鍍硬質保護膜，污染時可以進行擦拭維護。
 2、測試注意事項

---

10ppm量程的CO2模組是一種高精度分析模組，測試時需要注意以下事項。
（1）預熱問題
盡管模組沒有進行恒溫，但光源、電路仍會產生熱量，因此剛上電需要預熱，至少需要30分鐘，建議預熱2小時以上，使整個模組的溫度平衡，否則可能會對結果產生0.1~0.2ppm的影響。
（2）零點吹掃問題
長時間沒有使用，如果需要測試零點，建議上電時可以通入零點氣，將氣室內的空氣排干凈。特別注意的是標定零點時通氮?dú)饣蛘邩?biāo)氣的時間不少于20分鐘，或者確保通標氣時讀數已經穩定，以防氣室內氣體實際未吹掃到零點而將其標定到零點，這樣標定完長時間通零點氣或者氮?dú)?，讀數可能為負值。
（3）背景干擾問題
進行CO2測量時，盡管采用了相關輪濾波降低了干擾性，但高濃度的CH4、CO等氣體仍然會產生一定的干擾，對于數個PPM CO2的測量，影響無法忽略，因此在有高濃度CH4等氣體存在時，需要注意進行補償。
     3.   測試數據
下面介紹一下測試數據。
 （1）線性誤差測試

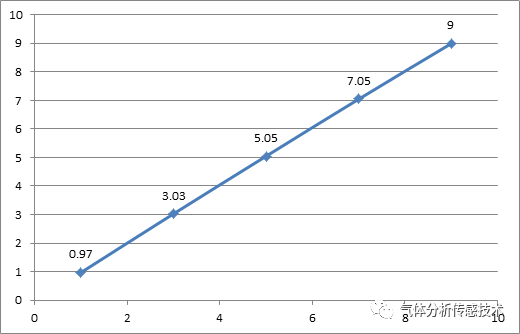

     對于0~10ppm的檢測模塊，分別通入1、3、5、7、9ppm的標氣，通氣3分鐘后記錄數據，測試數據如圖1所示。最大絕對誤差0.05ppm，小于量程的1%FS。 （2）分辨率測試

---

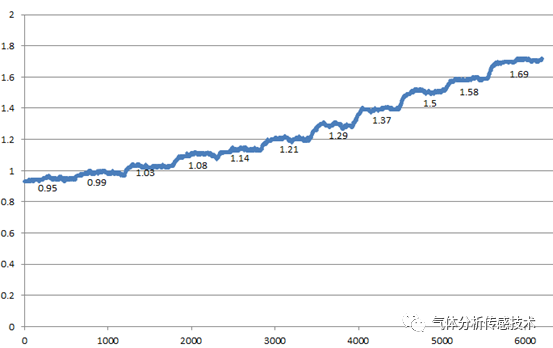

模組上電預熱穩定后，通氣測試模組的實際分辨率。通過配氣機分別配通入1ppm、1.05ppm、1.1ppm、1.15ppm、1.2ppm、1.25ppm、1.3ppm、1.4ppm、1.5ppm、1.6ppm、1.7ppm的氣體，檢測結果如圖2所示，模組實際分辨率優于0.05ppm，縱坐標為濃度值，橫坐標為數據點數。 （3）穩定性

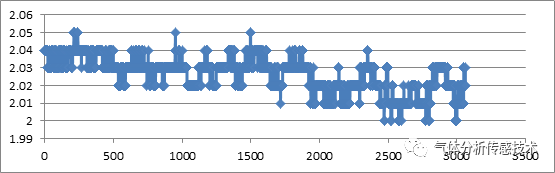

我們將0~10ppm量程的CO2模塊在室內自然環境中連續運行7天，期間以200ml/min不間斷通入氮?dú)?，每天觀察數據的波動區間，找出最大最小值，測量結果如圖3所示。從實測數據可見，24小時最大最小不超過0.1ppm，模組運行7天最大最小值差為0.13ppm。 將2ppm標氣以500ml/min連續通入模塊50分鐘，測量結果如圖4所示。從實測數據看，模塊實際最大波動范圍為0.05ppm。 （4）重復性測試
依次通入氮?dú)夂?0ppm的CO2標氣，重復6次，得到的結果如表1所示（采用液氮?dú)饣髿怏w標定的零點）。 （5）響應速度測試

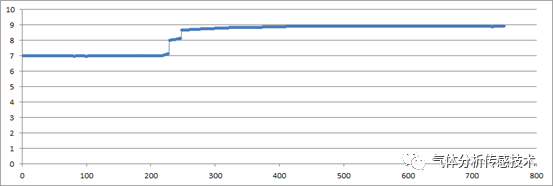

測試響應速度，當模組通入7ppm標氣穩定后，通入9ppm標氣，數據變化趨勢如圖5所示。橫坐標為時間，單位秒，縱坐標為濃度，單位ppm。從數據來看該模塊t90響應時間在30S以內。 （6）高低溫影響測試
將0~10ppm的CO2模塊放于溫箱中，將溫箱的溫度設置為25℃，待溫度穩定后，通入氮?dú)狻?ppm、10ppm和20ppm，記錄結果。然后依次將溫箱溫度設定為7℃、37℃，待溫度點穩定后，通入氮?dú)狻?ppm、10ppm和20ppm氣體，分別記錄結果。最后結果如表2所示?？梢娫?~37℃范圍內，最大偏差為0.14ppm。
